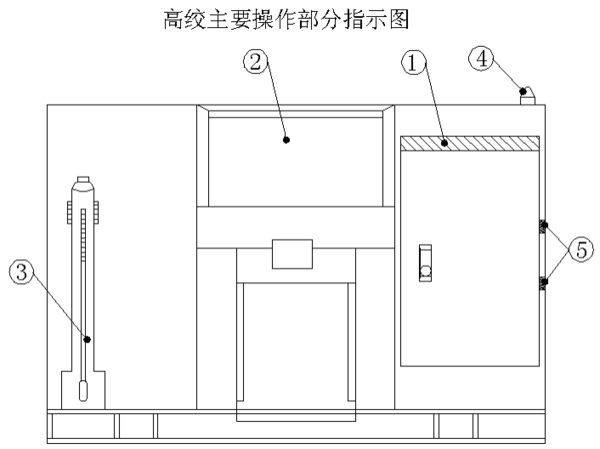

一、絞線機平面圖：

① 操作面板   ② 上蓋門   ③ 油壓裝置   ④ 警示燈：燈亮表示外部或內部斷線停機。   ⑤ 內/外部煞車強弱調整按鈕：
外部：原廠設定為四秒鐘；能夠調整強或弱。

 強——機器迅速停機約三秒鐘；弱——機器緩?fù)＜s10秒鐘。
內部：內部煞車調整是用來協助卷取軸煞車，防止斷線。

二、說明：緊急停止按鈕

a. 緊急情況時立即停止機器
b. 正常停機：
c. 按停止鈕后，燈亮，鈕彈回原來位置，機器可再被重新啟動。
將急停鈕按到底，機器停止，燈亮才可打開安全門，將鈕往箭頭方向旋轉使其回到正常位置，機器才可重新啟動。

三、絞線機基本操作及注意事項：

1、操作步驟:
1.1絞距根據變換齒輪的轉換。首先，換裝生產所需絞距的變換齒輪（參見絞距表）。
1.2選擇機器運轉方向（正/反轉），然后再調整齒輪的正反轉方向，左右手機不相同。（敬請參閱“機器正反轉切換方向注意事項”）
1.3將弓帶放置在水平的位置。
1.4將卷取軸固定裝入船內。（請參閱“卷取軸固定方式”）
1.5先將線穿引入給線架內，再將線穿引入機器內。（請參閱“穿線圖”）
1.6在主機操作面板上設定所須的滿軸長度。（請參閱“操作面板說明”）
1.7關上安全門。
1.8設定轉速。
1.9于張力控制器上設定張力及滿軸的長度。
1.10按“寸動”鍵解除所有狀況/異常指示燈，然后按“啟動”開始連轉機器。
1.11停機時，若正常停機，按操作面板上“STOP”鍵即可，若按“緊急停止”按鈕停機，則有煞車動作。
1.12將滿軸的線軸卸下?lián)Q上新的線軸。
1.13在重新啟動機器之前，將緊急停止鈕依箭頭方向旋轉回到正常狀態，按“寸動”鍵將“過尺機”指示燈解除后即可重新啟動。（請參閱“寸動”）
新機器安全轉速:
前二個月的機器轉速請勿超過 (3000轉/分)。二個月之后機器方可開至最大轉速。（視需求而定）
2、正常運轉:
機器正常運轉中，操作人員請勿再有任何操作動作，機器在設定之滿軸長度到達時會自動停機，如需要更改或設定任何動作時，務必在停機狀態下更改。
機器正反轉切換、注意事項、卷取軸固定方式、穿線方式請咨詢聯系人。
