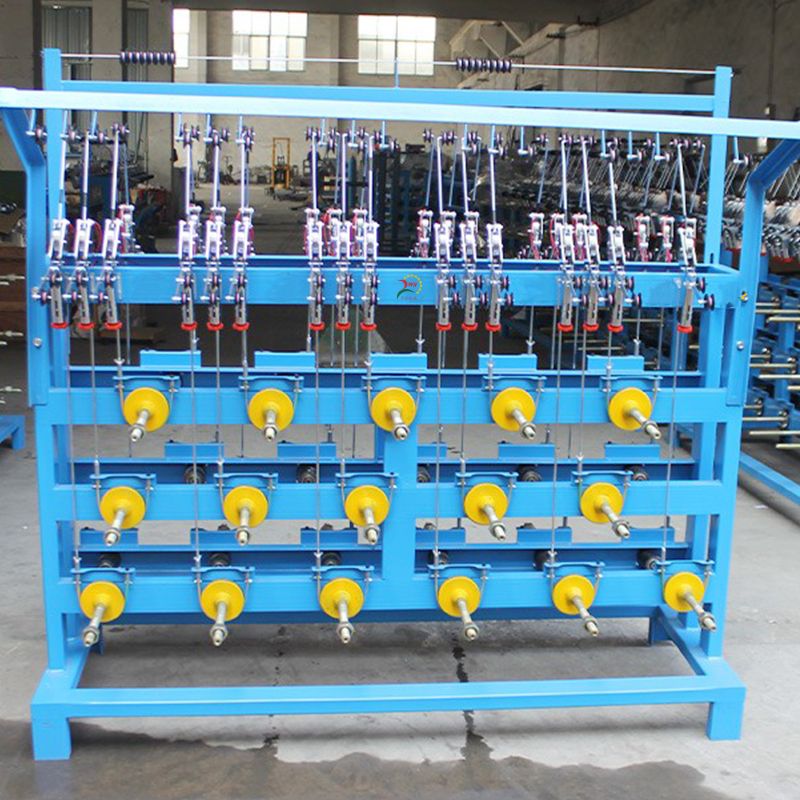

立式漲力放線架

一、用途:

適用于銅線、鍍錫線、絕緣芯線對絞放線等。
二、主要技術參數:
   2.1適合線軸：Φ130-200㎜。
   2.2 適用線徑：0.10mm~0.35mm。
   2.3 最高線速：0～100m/min。
   2.4放線頭數：12頭、24頭、32頭、48頭、68頭等（按要求訂制）

三、設備主要部件和性能:
3.1放線軸徑：外徑Φ130~200mm、內徑Φ20～36mm。

3.2放線軸徑：M18×L400 mm

3.4電器控制：斷線限位輸出。
3.3張力：偏心輪、導輪組合彈簧實現。

3.5 制動：采用皮帶摩擦剎車，內部斷線，外部斷線自動剎車，米到自動停機。

3.6上下線軸：采用頂錐角度配合裝卸式。

3.7主要軸承：人本或NSK

3.8承載重量：MAX25Kg

3.9外觀顏色：寶藍色(可按要求訂制)
